[syzkaller源码阅读] 0. Run & Read doc

出于毕设和研究生阶段的工作需要，我不得不尽早做完syzkaller的审计工作。为了方便复盘和分享，干脆边审边写blog了，挖个大坑。

start

syzkaller是目前最流行的内核模糊测试框架，要fuzz内核的话基本上没有别的更好的选择。

注：整个审计工作将保持在这个commit上进行：c799dfdd5648677612604d10e2c13075eda21582

如果你此前没有审计过go项目，也不是很懂fuzz，那么应该先对着readme给项目跑起来，再去读一遍文档，理解开发者的设计意图，做完了这些事情，才可以有底气去开始我们的审计。

运行第一个kernel fuzz实例并不困难，照着readme一步一步来就好了，大概的步骤是编译syzkaller -> 编译内核 -> 创建用户空间镜像 -> syzkaller config -> Run syz-manager, 主要参阅docs/setup.md, docs/usage.md

你可以从syzkaller的在线实例上获取现成的kernel config: syzbot

这是一个syzkaller config示例：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
{
        "target": "linux/amd64",
        "http": "0.0.0.0:56741",
        "workdir": "/home/pikaball/work/fuzz/v6.11",
        "kernel_obj": "/home/pikaball/work/fuzz/linux",
        "image": "/home/pikaball/work/fuzz/v6.11/bullseye.img",
        "syzkaller": "/home/pikaball/work/fuzz/syzkaller",
        "sshkey": "/home/pikaball/work/fuzz/v6.11/bullseye.id_rsa",
        "procs": 12,
        "type": "qemu",
        "vm": {
                "count": 4,
                "cpu": 2,
                "mem": 8192,
                "kernel": "/home/pikaball/work/fuzz/linux/arch/x86/boot/bzImage"
        }
}

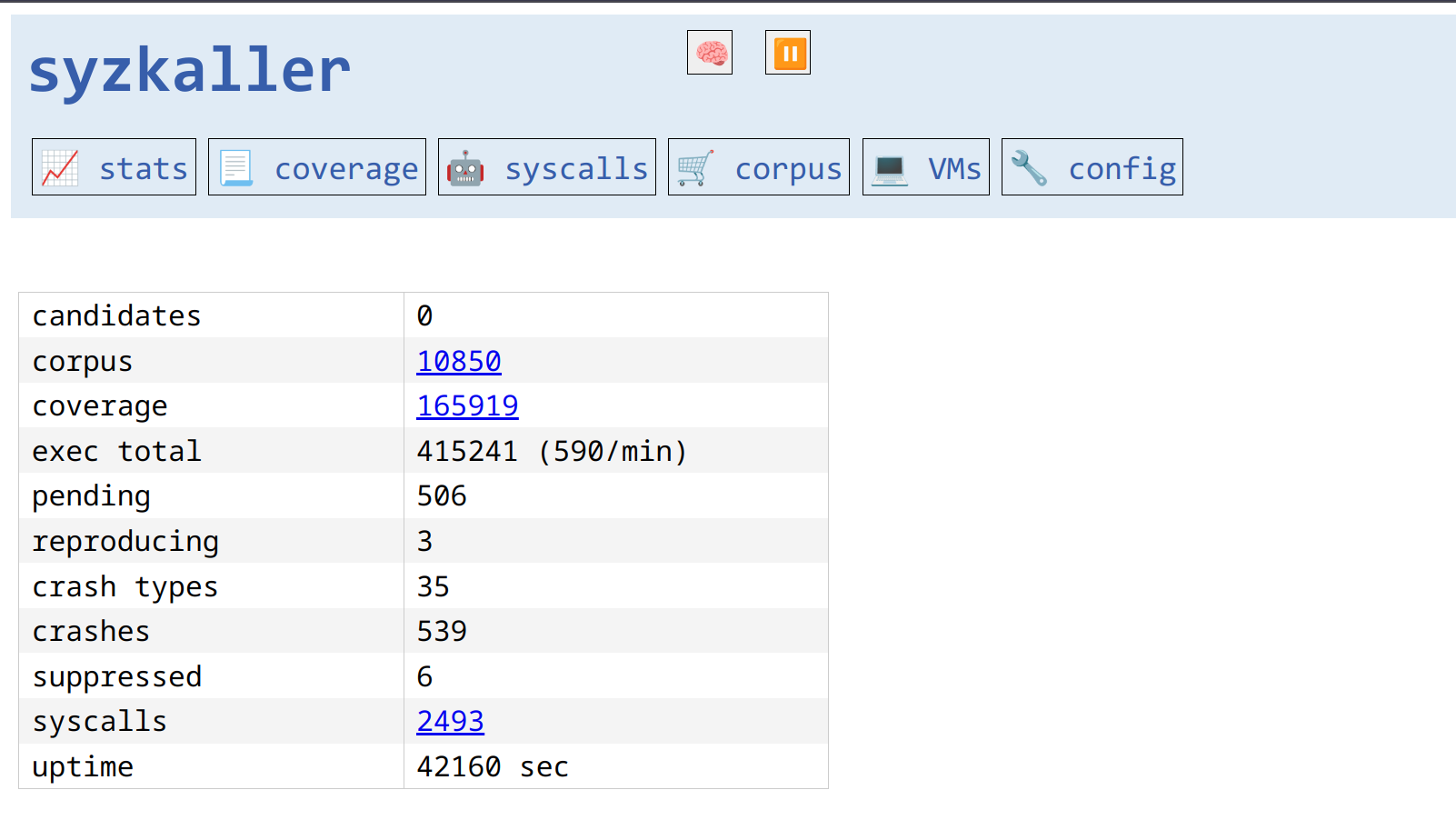

syz-manager跑起来之后，访问你在配置文件中指定的webui地址，应该可以看到如下仪表盘：

syz-manager dashboard

多运行一段时间，确认vm没有爆出一些一看就不对的错误。

  • lost connection: ssh 出问题了，建议在syzkaller启动前用你获得的内核镜像和用户空间镜像手动起一个qemu，看看能不能走ssh连进去
  • no output from test machine: 多半是内核编译得不对，请确保采用了版本完全匹配的.config

总之，fuzz顺利启动了，接下来我们去从头到尾看一遍文档。

docs

syzkaller根目录的readme给了一些指引：

1
2
3
4
5
6
7
8
- [How to install syzkaller](docs/setup.md)
- [How to use syzkaller](docs/usage.md)
- [How syzkaller works](docs/internals.md)
- [How to install syzbot](docs/setup_syzbot.md)
- [How to contribute to syzkaller](docs/contributing.md)
- [How to report Linux kernel bugs](docs/linux/reporting_kernel_bugs.md)
- [Tech talks and articles](docs/talks.md)
- [Research work based on syzkaller](docs/research.md)

另外，docs目录下有一些子目录，对应不同os，看linux目录下的文件即可。

我们暂时只关心“Linux的fuzz工作是如何运作的”，别的都可以先不看。

整体结构

docs/internals.md介绍了syzkaller的运行结构.

docs/linux/internals.md -> [docs/linux/external_fuzzing_network.md , docs/linux/external_fuzzing_usb.md] 介绍了linux下的特殊工作结构，即关于如何fuzz network模块和USB模块，这部分将在后文提及，暂时跳过。

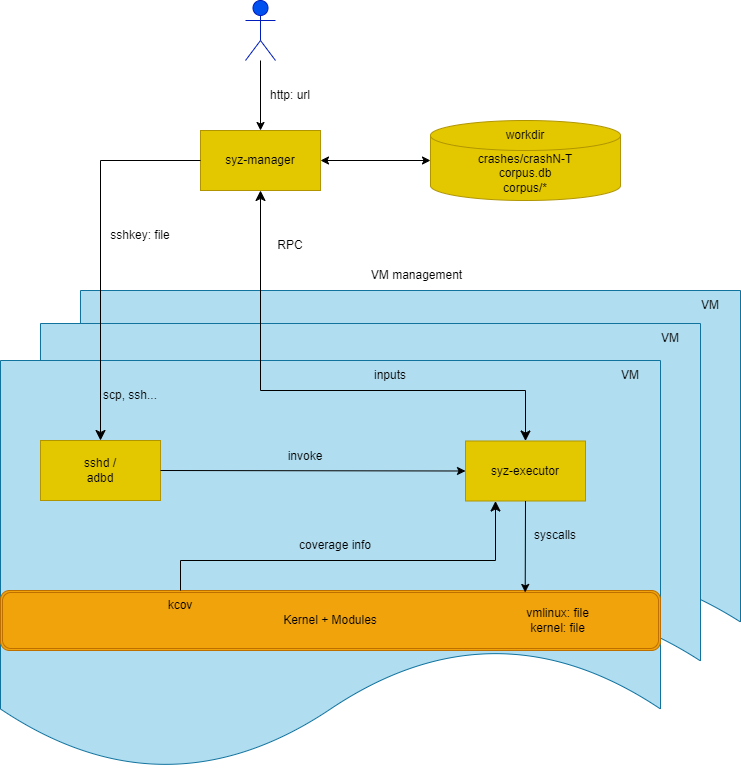

syzkaller的结构如下图所示。

syzkaller process structure

syzkaller的主要组件是syz-manager和syz-executor, 前者在host上运行，控制整个fuzz工作，后者在vm上运行，负责在vm中执行程序并向manager发送反馈信息（报错，覆盖率等）。

在启动一个vm时，syz-manager通过ssh发送静态编译的executor并运行，之后，manager和executor将通过rpc协议进行通信。

syzkaller对vm的每一个输入都是由一串系统调用构成的程序，即syscall序列。

为什么是syscall序列？我们fuzz的对象是内核，目标是由用户态输入引发内核异常，而用户态和内核态的主要交互方式就是系统调用，至于其他交互方式，比如硬件上的插拔，这也可以使用自定义的syscall模拟，我们将在network和usb的部分看到这样的伪syscall。

syz-manager运行时会维护workdir，workdir中包含崩溃用例（crashes）和语料库（corpus），可以做这样一个简单描述：如果一个fuzz输入（syscall序列）运行时产生了任何告警或错误，那么就将其算作crash；如果一个fuzz输入产生了新的覆盖，那么就将其加入语料库。语料库的作用就是提供fuzz变异的种子，即在一个“有趣的用例”的基础上进一步测试。

syzlang

我们已经知道syzkaller在做的事是不断生成syscall序列发到虚拟机里执行，那么这些序列是如何被构造的呢？

syzkaller使用syscall description language(简称syzlang) 来描述系统调用的参数约束，以下是文档中给出的示例：

1
2
3
4
open(file filename, flags flags[open_flags], mode flags[open_mode]) fd
read(fd fd, buf buffer[out], count len[buf])
close(fd fd)
open_mode = S_IRUSR, S_IWUSR, S_IXUSR, S_IRGRP, S_IWGRP, S_IXGRP, S_IROTH, S_IWOTH, S_IXOTH

这个示例本身是过于简单的，可以在sys/$os下看到syzkaller预置的syzlang，比如在sys/linux/dev_fb.txt中，可以看到这样的规约：

1
2
3
4
5
6
openat$fb0(fd const[AT_FDCWD], file ptr[in, string["/dev/fb0"]], flags flags[open_flags], mode const[0]) fd_fb
openat$fb1(fd const[AT_FDCWD], file ptr[in, string["/dev/fb1"]], flags flags[open_flags], mode const[0]) fd_fb

write$fb(fd fd_fb, data ptr[in, array[int8]], len bytesize[data])
read$fb(fd fd_fb, data ptr[out, array[int8]], len bytesize[data])
mmap$fb(addr vma, len len[addr], prot flags[mmap_prot], flags flags[mmap_flags], fd fd_fb, off intptr[0:0x100000, 0x1000])

注意到系统调用名后有$符号，这是表示使用不同参数约束的syscall，例如上面的两个openat。（syzlang的详细语法描述可以参见docs/syscall_descriptions_syntax.md）

这样做的好处显而易见，因为有些syscall的处理逻辑非常多，在不同功能/模块下需要不同的参数约束，典型的例子是ioctl，其行为完全取决于传入的cmd参数以及绑定的设备文件，我们在kernel中可以看到ioctl的定义：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
SYSCALL_DEFINE3(ioctl, unsigned int, fd, unsigned int, cmd, unsigned long, arg)
{
	CLASS(fd, f)(fd);
	int error;

	if (fd_empty(f))
		return -EBADF;

	error = security_file_ioctl(fd_file(f), cmd, arg);
	if (error)
		return error;

	error = do_vfs_ioctl(fd_file(f), fd, cmd, arg);
	if (error == -ENOIOCTLCMD)
		error = vfs_ioctl(fd_file(f), cmd, arg);

	return error;
}

如果我们按照这个定义在syslang中直接这样写而不添加其变种：

1
ioctl(fd int32, cmd int32, arg int64)

……那就完蛋了，fuzz跑到猴年马月都出不了成果。举个例子，usb bus上的控制消息传递，需要一个指向usb设备的fd，特定的cmd值，并且把arg构造成指向一个urb的指针才可以进到相关逻辑。

而在syzlang中把这样的syscall拆分成带有更具体语义的变种，fuzz时就可以产生更多有效的输入和变异，提高fuzz效率。

syzkaller中内置的规约基本是完善的，虽然针对大量协议可以进一步做细化，但这个话题不在本系列文章的讨论范围，我们直接拿着用就好了。

coverage

在fuzz linux内核时，syzkaller依靠KCOV机制来完成覆盖率信息收集，覆盖率信息将会在更新语料库时起到参考作用。

启用选项CONFIG_KCOV=y，内核编译时会进行基本块插桩，当代码运行到这些位置就会进行kcov相关调用，返回程序运行时命中的地址，进而实现覆盖率记录。

在得到kcov信息后，syzkaller使用binutils将地址转换为源代码位置，docs/linux/coverage.md解释了这一步具体的操作流，此处略过。

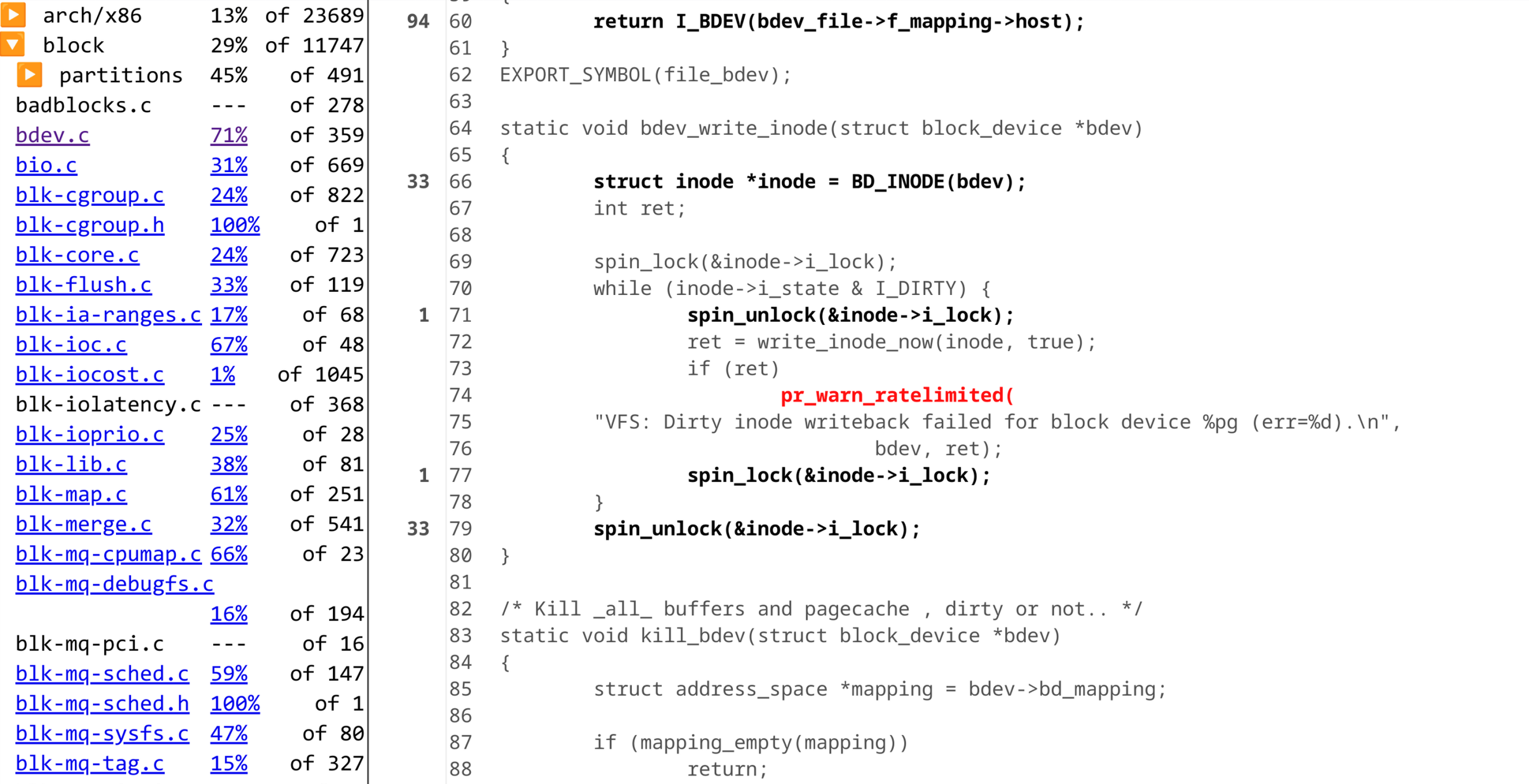

在web dashboard上可以直观地查看kernel每一个源码文件的coverage(/cover)。

coverage

crash

所有fuzz工具的目标都是产生crash，至于如何从crash到exploit，这不在fuzz的讨论范围内。

引用一下机器猫先生的博客：

归根结底，一个漏洞到底有没有价值，需要很多外部知识——例如，假如某个输入能让程序额外运行一秒钟，这对于 nginx 来说是巨大问题；但对于 checkpng 之类的小程序，便是无关紧要的。一个缓冲区 over-read 漏洞，对于 openssl 是致命的，但对于 gimp 这类程序而言，只是多了个让程序崩溃的 bug，大家并不特别关心其安全方面的危险。由于一个漏洞的价值难以衡量，笔者决定不钻研这个问题，仍以 crash 数量为衡量 fuzzer 好坏的第一标准。

report

syzkaller在发现crash后将其保存至workdir。

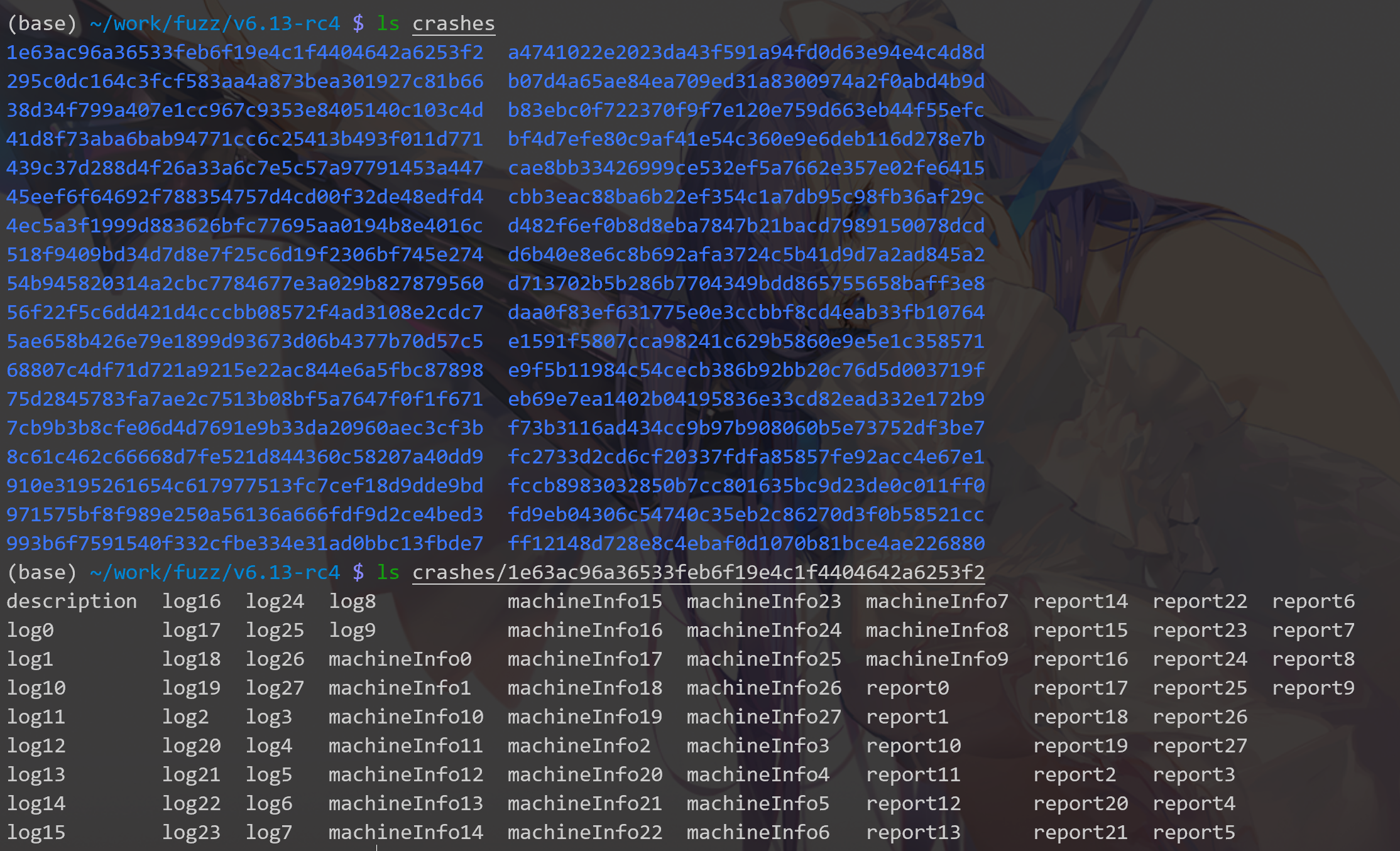

crash info

其中，description作为crash的名称，logN是syzkaller执行该用例时的日志以及vm中的输出信息，machineInfoN是执行该用例的vm配置信息，reportN则是在前两者基础上经过处理的crash报告。

reproduce

fuzz过程中会分出一部分虚拟机用于crash的复现（reproduce）。复现的意义在于，将原始触发crash的syscall序列尽可能简化，并验证该crash是否稳定可重复。

syzkaller提供了两个复现器，C reproducer和Syz reproducer，优先使用后者。

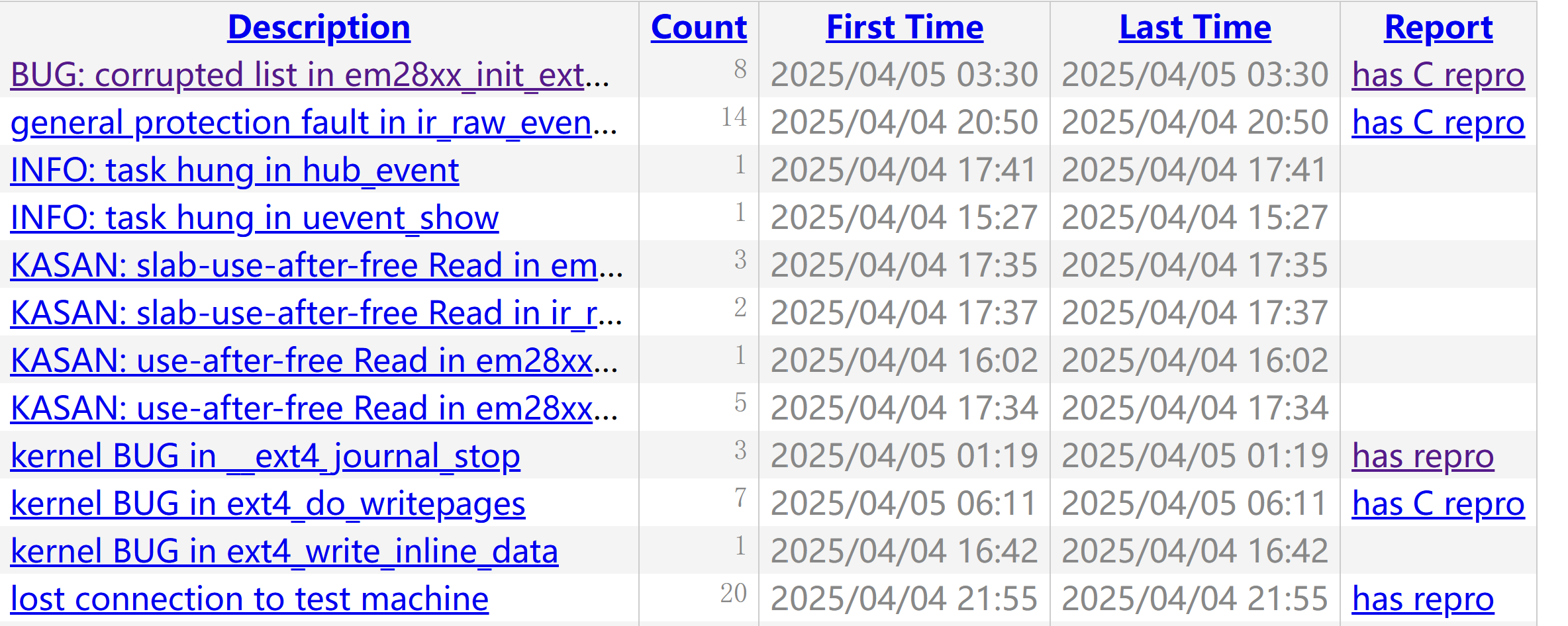

fuzz运行一段时间后，dashboard上就可以看到crash的信息了：

crash

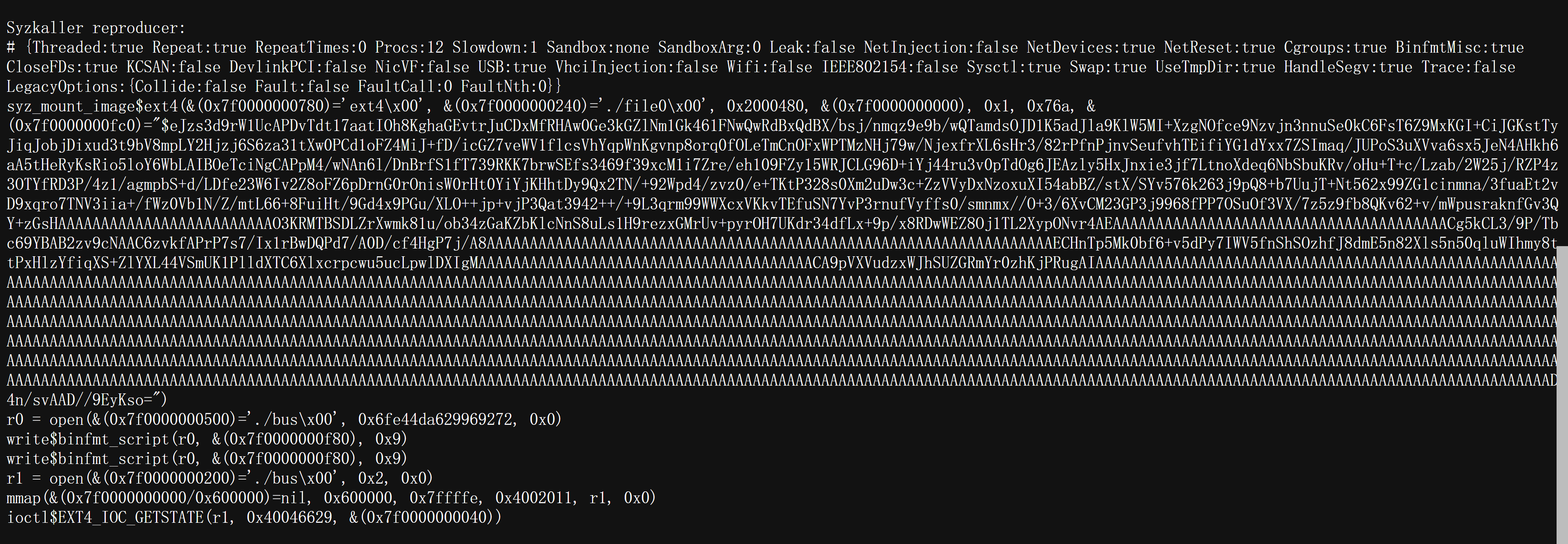

has repro表示使用Syz reproducer复现成功，提供一个syscall序列：

Syz repro

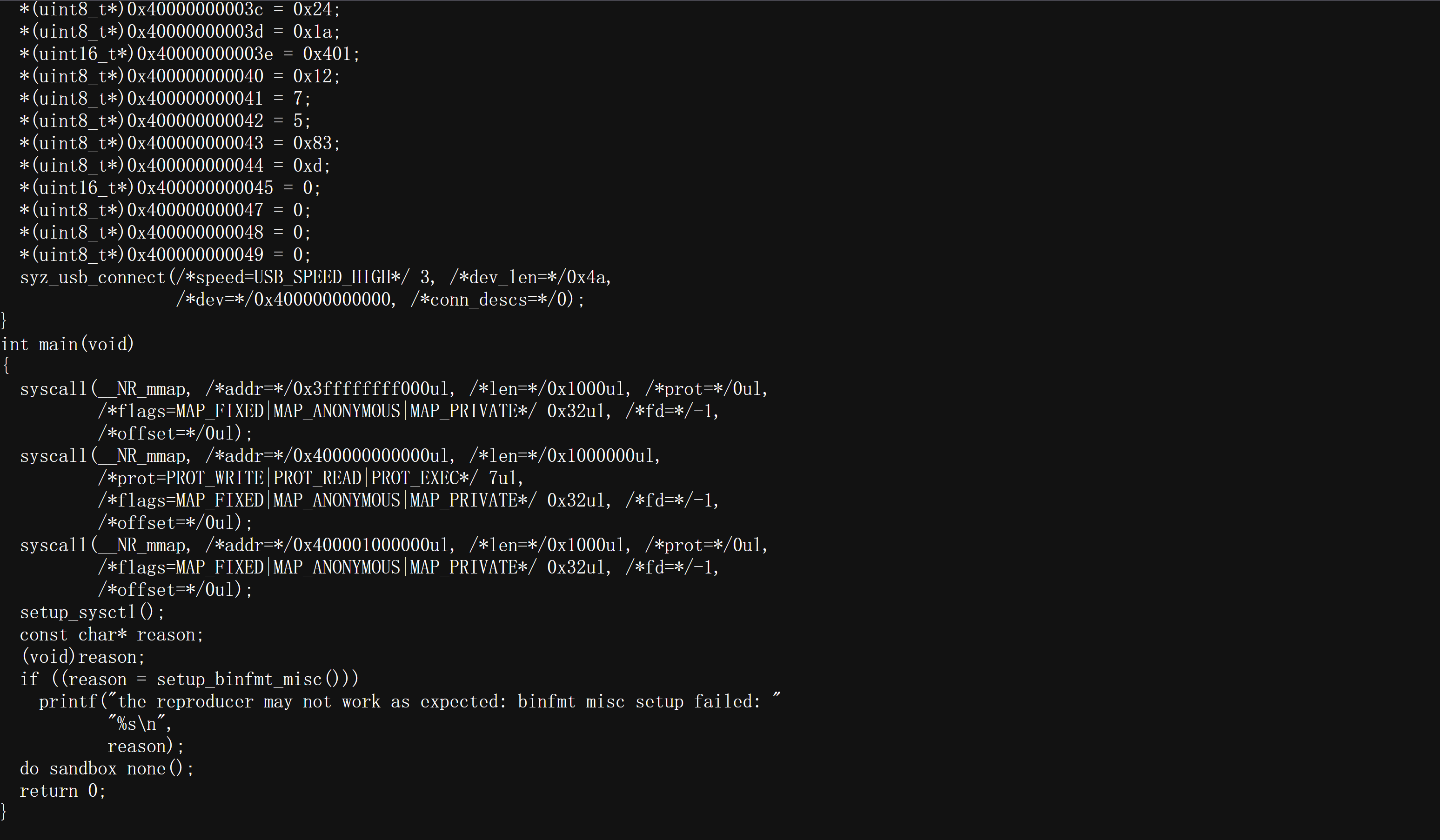

has C repro则对应C reproducer，提供一个C编写的程序。

C repro

此外，还可以使用syzkaller提供的工具进行手动reproduce并执行复现程序，参考docs/reproducing_crashes.md

tools

syzkaller提供了很多实用小工具，都在tools目录下。

syz-cover可以使用kcov信息（从web dashboard的/rawcover获取）生成可视化的coverage报告，syz-benchcmp可以接收两个覆盖率记录生成对比图，syz-db可以添加/移除corpus.db中的语料，其他的在这里就不一一列举了，可以自行探索。

summary

本文梳理了syzkaller的启动流程和文档信息，大致描述了syzkaller的运行结构，从文档初窥syzkaller的系统性设计思路。下一篇将正式开始源码审计，分析syzkaller的架构逻辑和策略实现。
